Toshiba เปิดตัวโฟโตรีเลย์รถยนต์ที่มีเอาต์พุตที่ทนต่อแรงดันไฟฟ้า 900V

Logo

– อุปกรณ์ใหม่เหมาะสําหรับระบบแบตเตอรี่รถยนต์ 400V –

คาวาซากิ ประเทศญี่ปุ่น–(BUSINESS WIRE)–29 สิงหาคม 2024

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัว “TLX9152M” โฟโตรีเลย์สําหรับยานยนต์[1] ที่มีเอาต์พุตที่ทนต่อแรงดันไฟฟ้า 900V(นาที) ซึ่งเหมาะอย่างยิ่งสําหรับการใช้งานในแบตเตอรี่รถยนต์ไฟฟ้าแรงสูง โฟโตรีเลย์ใหม่บรรจุอยู่ในแพ็คเกจ SO16L-T โดยเริ่มจัดส่งในปริมาณมากได้แล้ววันนี้

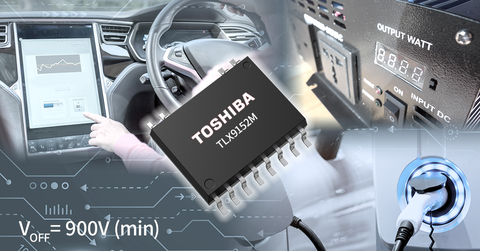

Toshiba: TLX9152M, an automotive photorelay for 400V automotive battery systems. (Graphic: Business Wire)

Toshiba: TLX9152M โฟโตรีเลย์ยานยนต์สําหรับระบบแบตเตอรี่รถยนต์ 400V (กราฟิก: Business Wire)

เวลาในการชาร์จที่ดีขึ้นและระยะการเดินทางที่ยาวนานขึ้น ถือเป็นสิ่งจําเป็นสําหรับการนํารถยนต์ไฟฟ้ามาใช้ในวงกว้างขึ้น และทั้งสองอย่างนี้ต้องอาศัยการทํางานของระบบแบตเตอรี่ที่มีประสิทธิภาพมากขึ้น ระบบจัดการแบตเตอรี่ (BMS) ช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพโดยการตรวจสอบสถานะการชาร์จแบตเตอรี่ รวมถึงฉนวนระหว่างแบตเตอรี่และตัวถังรถซึ่งจําเป็นสําหรับการใช้แบตเตอรี่ไฟฟ้าแรงสูงอย่างปลอดภัย ใน BMS ที่ต้องจัดการกับไฟฟ้าแรงสูง จะใช้โฟโตรีเลย์ที่มีฉนวนไฟฟ้า

โฟโตรีเลย์ที่ใช้กันทั่วไปในระบบแบตเตอรี่ต้องมีความทนต่อแรงดันไฟฟ้าประมาณสองเท่าของแรงดันไฟฟ้าของระบบ ด้วยเหตุนี้ เอาต์พุตที่ทนต่อแรงดันไฟฟ้าที่มากกว่า 800V จึงเป็นสิ่งจําเป็นสําหรับระบบ 400V ผลิตภัณฑ์ใหม่ของ Toshiba เหมาะสําหรับระบบ 400V เนื่องจากมีเอาต์พุตที่ทนต่อแรงดันไฟฟ้า / แรงดันไฟจ่าย 900V

TLX9152M อยู่ในแพ็คเกจ SO16L-T ซึ่งใช้กันอย่างแพร่หลายสําหรับโฟโตรีเลย์ไฟฟ้าแรงสูง รวมถึง TLX9160T ของ Toshiba ซึ่งมีเอาต์พุตที่ทนต่อแรงดันไฟฟ้า 1500V การใช้แพ็คเกจนี้ช่วยให้ออกแบบรูปแบบแผงวงจรทั่วไปได้ง่ายขึ้น

หมายเหตุ

[1] ในโฟโตรีเลย์ ด้านหลัก (ควบคุม) และด้านรอง (สวิตช์) จะถูกแยกจากกันทางไฟฟ้า สวิตช์ที่เชื่อมต่อโดยตรงกับสายไฟ AC และสวิตช์ระหว่างอุปกรณ์ที่มีศักย์ไฟฟ้าที่พื้นดินต่างกันสามารถควบคุมได้โดยใช้แผงกั้นฉนวน

การใช้งาน
อุปกรณ์ยานยนต์

  • ระบบจัดการแบตเตอรี่: การตรวจสอบแรงดันไฟฟ้าของแบตเตอรี่ การตรวจจับการติดรีเลย์ทางกล การตรวจจับการรั่วไหลของกระแสไฟฟ้า ฯลฯ
  • การเปลี่ยนรีเลย์ทางกล

คุณสมบัติ
・เอาต์พุตที่ทนต่อแรงดันไฟฟ้า: VOFF=900V (นาที)
・อุปกรณ์แบบปกติเปิด (1-Form-A)
・พิกัดกระแสการพังทลาย: IAV=0.6mA
・แรงดันไฟแยกสูง: 5000Vrms (นาที)
・ผ่านการรับรอง AEC-Q101
・สอดคล้องตามมาตรฐานสากล IEC 60664-1

ข้อมูลจําเพาะหลัก

(เว้นแต่จะระบุไว้เป็นอย่างอื่น Ta=25°C)

หมายเลขชิ้นส่วน

TLX9152M

ติดต่อ

1a

ค่าสูงสุดสัมบูรณ์

กระแสตกคร่อม IF (mA)

30

สภาวะนำกระแส ION (mA)

50

อุณหภูมิในการทํางาน Topr (°C)

-40 ถึง 125

กระแสการพังทลาย IAV (mA)

0.6

ค่าทางไฟฟ้า

สภาวะหยุดนำกระแส

IOFF (nA)

VOFF=900V

สูงสุด

100

เอาต์พุตที่ทนต่อแรงดันไฟฟ้า VOFF (V)

IOFF=10μA

นาที

900

เงื่อนไขการใช้งานที่แนะนํา

แรงดันไฟฟ้า VDD (V)

สูงสุด

900

ค่าทางไฟฟ้าคู่

ทริกเกอร์ LED กระแส IFT (mA)

ION=50mA

สูงสุด

3

ส่งคืน LED กระแส IFC (mA)

Ta=-40 ถึง 125°C

นาที

0.05

ความต้านทานในสถานะเปิด RON (Ω)

ION=50mA,
IF=10mA, t<1s

สูงสุด

250

ค่าการสลับ

เวลาเปิดเครื่อง tON (ms)

สูงสุด

1

เวลาปิดเครื่อง tOFF (ms)

สูงสุด

1

ค่าการแยกจากกัน

แรงดันไฟฟ้าแยก BVS (Vrms)

นาที

5000

ระยะคืบคลานของฉนวน (มม.)

นาที

8

ระยะกวาดล้างของฉนวน (มม.)

นาที

8

แพ็คเกจ

ชื่อ

SO16L-T

ขนาด (มม.)

ประเภท

10.3×10.0× 2.45

ตรวจสอบสต็อกและจัดซื้อ

ซื้อออนไลน์

ไปที่ลิงค์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TLX9152M

ไปที่ลิงค์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับตัวแยกและโซลิดสเตตรีเลย์ของ Toshiba
ตัวแยก/โซลิดสเตตรีเลย์

ไปที่ลิงค์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับอุปกรณ์ยานยนต์ของ Toshiba
อุปกรณ์ยานยนต์

หากต้องการตรวจสอบความพร้อมจำหน่ายของผลิตภัณฑ์ใหม่ที่ตัวแทนจําหน่ายออนไลน์ โปรดไปที่: TLX9152M
ซื้อออนไลน์

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอาจเป็นเครื่องหมายการค้าของบริษัทที่เกี่ยวข้อง

* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อมูลจําเพาะของผลิตภัณฑ์ เนื้อหาของบริการ และข้อมูลการติดต่อ เป็นข้อมูลล่าสุด ณ วันที่ประกาศ แต่อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

เกี่ยวกับ Toshiba Electronic Devices & Storage Corporation
Toshiba Electronic Devices & Storage Corporation ซัพพลายเออร์ชั้นนําด้านเซมิคอนดักเตอร์และโซลูชั่นการจัดเก็บข้อมูลขั้นสูง โดยใช้ประสบการณ์และนวัตกรรมกว่าครึ่งศตวรรษเพื่อนําเสนอเซมิคอนดักเตอร์แบบแยกชิ้น ระบบ LSI  และผลิตภัณฑ์ HDD ที่โดดเด่นให้กับลูกค้าและพันธมิตรทางธุรกิจ

พนักงาน 19,400 คนทั่วโลกมีความมุ่งมั่นร่วมกันที่จะเพิ่มมูลค่าผลิตภัณฑ์ให้สูงสุด และส่งเสริมความร่วมมืออย่างใกล้ชิดกับลูกค้าในการสร้างคุณค่าและตลาดใหม่ร่วมกัน บริษัทมุ่งหวังที่จะสร้างและมีส่วนสนับสนุนอนาคตที่ดีกว่าสําหรับผู้คนทั่วโลก

ค้นหาข้อมูลเพิ่มเติมเกี่ยวกับ TDSC ได้ที่ https://toshiba.semicon-storage.com/ap-en/top.html

สามารถรับชมภาพในรูปแบบมัลติมีเดียได้ที่: https://www.businesswire.com/news/home/54113922/en

เนื้อหาใจความในภาษาต้นฉบับของข่าวประชาสัมพันธ์ฉบับนี้เป็นฉบับที่เชื่อถือได้และเป็นทางการ การแปลต้นฉบับนี้จึงมีจุดประสงค์เพื่ออำนวยความสะดวกเท่านั้น และควรนำไปเทียบเคียงอ้างอิงกับเนื้อหาในภาษาต้นฉบับ ซึ่งเป็นฉบับเดียวที่มีผลทางกฎหมาย

ติดต่อ

สอบถามข้อมูลลูกค้า
ฝ่ายขายและการตลาดอุปกรณ์ออปโตอิเล็กทรอนิกส์

Tel: +81-44-548-2218
ติดต่อเรา

สอบถามข้อมูลสื่อ:
Chiaki Nagasawa

ฝ่ายการตลาดดิจิทัล

Toshiba Electronic Devices & Storage Corporation
semicon-NR-mailbox@ml.toshiba.co.jp

ที่มา: Toshiba Electronic Devices & Storage Corporation
