โตชิบาเปิดตัว SmartMCD™ Series Gate Driver ICs พร้อมไมโครคอนโทรลเลอร์แบบฝังตัว

Logo

– ผลิตภัณฑ์เปิดตัวนำเสนอการควบคุมมอเตอร์กระแสตรงไร้แปรงถ่านสามเฟสแบบไร้เซ็นเซอร์ –

คาวาซากิ ประเทศญี่ปุ่น–((BUSINESS WIRE)–28 มีนาคม 2024

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เริ่มจัดส่ง SmartMCD™ Series of gate driver[1] ICs จํานวนมากพร้อมไมโครคอนโทรลเลอร์แบบฝังตัว (MCU) แล้ว ผลิตภัณฑ์แรก “TB9M003FG” เหมาะสําหรับการควบคุมมอเตอร์กระแสตรงไร้แปรงถ่านสามเฟสแบบไร้เซ็นเซอร์ ในการใช้งานยานยนต์ รวมถึงปั๊มน้ำและน้ำมัน พัดลม และเครื่องเป่าลม

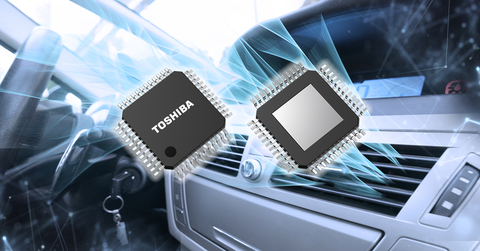

Toshiba: SmartMCD™ Series gate driver ICs with embedded microcontroller (Graphic: Business Wire)

Toshiba: SmartMCD™ Series gate driver ICs ไมโครคอนโทรลเลอร์แบบฝังตัว (กราฟิก: Business Wire)

TB9M003FG รวมไมโครคอนโทรลเลอร์ (Arm® Cortex-M0®) หน่วยความจําแฟลช ฟังก์ชันควบคุมพลังงาน และฟังก์ชันอินเทอร์เฟซการสื่อสาร เข้ากับตัวขับเกตที่ควบคุมและขับเคลื่อน MOSFET พลังงาน N-ch สําหรับไดรฟ์มอเตอร์กระแสตรงไร้แปรงถ่านสามเฟส การบูรณาการนี้จะช่วยลดขนาดของระบบและจํานวนส่วนประกอบ ในขณะเดียวกันก็ตระหนักถึงการควบคุมมอเตอร์ขั้นสูงและซับซ้อน สําหรับการใช้งานมอเตอร์ยานยนต์ที่หลากหลาย ผลิตภัณฑ์ใหม่นี้ยังรวมเอาเครื่องยนต์เวกเตอร์ที่เป็นกรรมสิทธิ์ของ Toshiba ฮาร์ดแวร์ สําหรับการควบคุมคลื่นไซน์แบบไร้เซ็นเซอร์ การลดภาระบนไมโครคอนโทรลเลอร์ และขนาดของซอฟต์แวร์

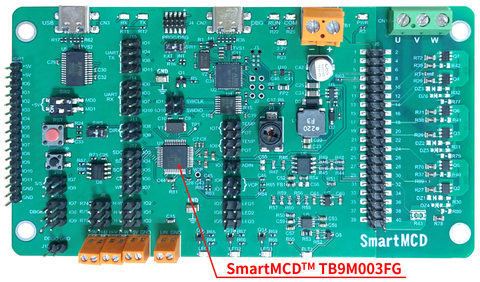

การออกแบบอ้างอิงโดยใช้ TB9M003FG “Motor Driving Circuit for Automotive Body Electronics Using SmartMCD™ มีอยู่ในเว็บไซต์ของโตชิบาแล้ว

ตลาดที่กําลังขยายตัวสําหรับรถยนต์ไฟฟ้า (xEV) ต้องการการใช้พลังงานไฟฟ้า การรวมส่วนประกอบ ชุดควบคุมอิเล็กทรอนิกส์ (ECU) ที่ลดขนาดลง และมอเตอร์ที่เงียบกว่า ในการตอบสนองผลิตภัณฑ์ใหม่นี้มีส่วนช่วยในการลดขนาด ECU โดยบูรณาการไมโครคอนโทรลเลอร์เข้ากับตัวขับเกต และมอเตอร์ที่เงียบขึ้นโดยใช้การควบคุมแบบเวกเตอร์

หมายเหตุ:

[1] ตัวขับเกต: ตัวขับสำหรับขับเคลื่อน MOSFETs

การใช้งาน

ยานยนต์

  • ปั๊มน้ำ
  • ปั้มน้ำมัน
  • พัดลม
  • เครื่องเป่าลม ฯลฯ

คุณสมบัติ

  • IC  ตัวขับเกตควบคุมแบบไร้เซ็นเซอร์สําหรับมอเตอร์กระแสตรงไร้แปรงถ่านสามเฟส (วงจรปั๊มชาร์จในตัว)
  • MCU 32 บิต (Arm® Cortex-M0®) ความถี่ในการทํางาน: 40MHz (ออสซิลเลเตอร์ความเร็วต่ำ/ความเร็วสูงในตัว)
  • หน่วยความจําในตัว

แฟลช 64Kbytes รอม 12Kbytes แรม 4KBytes

  • เครื่องยนต์เวกเตอร์ในตัวและตัวขับมอเตอร์ที่ตั้งโปรแกรมได้
  • แอมพลิฟายเออร์ตรวจจับกระแสตัวต้านทานแบบ 1 แชนท์ในตัว ตัวแปลง A/D 12 บิต และตัวแปลง A/D 10 บิต
  • วงจรตรวจจับต่างๆ

ตัวจํากัดกระแส กระแสเกิน แรงดันไฟฟ้าเกิน Vbat อุณหภูมิเกิน ฯลฯ

  • วิธีการสื่อสาร: เลือกการสื่อสาร LIN และ PWM ได้ UART
  • AEC-Q100 (เกรด 0) ผ่านการรับรองชิ้นส่วนอิเล็กทรอนิกส์ยานยนต์

ข้อมูลจําเพาะหลัก

หมายเลขชิ้นส่วน

TB9M003FG

มอเตอร์ที่รองรับ

มอเตอร์กระแสตรงไร้แปรงถ่านสามเฟส

ฟังก์ชั่นหลัก

แอมพลิฟายเออร์ตรวจจับกระแสไฟฟ้าของตัวต้านทาน 1 แชนท์ วิธีแบบไร้เซ็นเซอร์ การควบคุมเวกเตอร์, การควบคุมคลื่นสี่เหลี่ยม

การตรวจจับข้อผิดพลาดหลัก

แรงดันตก แรงดันเกิน พลังงานภายนอก MOSFET เปิด / ลัดวงจร อุณหภูมิเกิน

ค่าสูงสุดสัมบูรณ์

แรงดันไฟจ่าย Vbat (V)

-0.3 ถึง +40

ระยะของการหมุน

แรงดันไฟจ่าย Vbat (V)

6 ถึง 18

อุณหภูมิในการใช้งาน

Topr (°C)

Ta=-40 ถึง 150

Tj=-40 ถึง 175

แพ็คเกจ

ชื่อ

P-HTQFP48-0707-0.50-001

ขนาด (มม.)

ประเภท

9.0 × 9.0

ความน่าเชื่อถือ

ผ่านการรับรอง AEC-Q100 (เกรด 0)

ไปที่ลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TB9M003FG

ไปที่ลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับไดรเวอร์มอเตอร์ในยานยนต์ของ Toshiba
อุปกรณ์อนาล็อก

* Arm และ Cortex เป็นเครื่องหมายการค้าจดทะเบียนของ Arm Limited (หรือบริษัทในเครือ) ในสหรัฐอเมริกาและ/หรือที่อื่นๆ

* SmartMCD™ เป็นเครื่องหมายการค้าของ Toshiba Electronic Devices & Storage Corporation
* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอื่นๆ อาจเป็นเครื่องหมายการค้าของบริษัทนั้นๆ

* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อมูลจําเพาะของผลิตภัณฑ์ เนื้อหาบริการ และข้อมูลการติดต่อ เป็นข้อมูลปัจจุบัน ณ วันที่ประกาศ แต่อาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า

เกี่ยวกับ Toshiba Electronic Devices & Storage Corporation

Toshiba Electronic Devices & Storage Corporation ซัพพลายเออร์ชั้นนําด้านโซลูชันเซมิคอนดักเตอร์และการจัดเก็บข้อมูลขั้นสูง อาศัยประสบการณ์และนวัตกรรมกว่าครึ่งศตวรรษ เพื่อนําเสนอผลิตภัณฑ์เซมิคอนดักเตอร์แบบแยกส่วน ระบบ LSI และ HDD ที่โดดเด่นแก่ลูกค้าและพันธมิตรทางธุรกิจ

พนักงานของบริษัท 21,500 คนทั่วโลก มีความมุ่งมั่นร่วมกันที่จะเพิ่มมูลค่าผลิตภัณฑ์ให้สูงสุด และส่งเสริมความร่วมมืออย่างใกล้ชิดกับลูกค้า ในการร่วมสร้างมูลค่า และตลาดใหม่ร่วมกัน ด้วยยอดขายต่อปีที่ใกล้ถึง 800 พันล้านเยน (6.1 พันล้านดอลลาร์สหรัฐ) Toshiba Electronic Devices & Storage Corporation ตั้งตารอที่จะสร้างและมีส่วนร่วมในอนาคตที่ดีกว่าสําหรับผู้คนทั่วโลก

ค้นหาข้อมูลเพิ่มเติมได้ที่ https://toshiba.semicon-storage.com/ap-en/top.html

เนื้อหาใจความในภาษาต้นฉบับของข่าวประชาสัมพันธ์ฉบับนี้เป็นฉบับที่เชื่อถือได้และเป็นทางการ การแปลต้นฉบับนี้จึงมีจุดประสงค์เพื่ออำนวยความสะดวกเท่านั้น และควรนำไปเทียบเคียงอ้างอิงกับเนื้อหาในภาษาต้นฉบับ ซึ่งเป็นฉบับเดียวที่มีผลทางกฎหมาย

สามารถรับชมภาพในรูปแบบมัลติมีเดียได้ที่: https://www.businesswire.com/news/home/53916033/en
